Пожарные подставки под гидрант: стальные и чугунные ППФ, ППДФ, ППТФ, ППКФ, ППУФ и ППС

Пожарная подставка под гидрант — важный элемент наружной сети противопожарного водоснабжения. Она соединяет пожарный гидрант с трубопроводом, обеспечивает надежное крепление оборудования и позволяет организовать отбор воды из магистрали в случае возникновения пожара. Конструкция подставки подбирается с учетом схемы водопроводной сети, диаметра труб, способа соединения и условий монтажа.

В зависимости от назначения и материала изготовления применяются чугунные и стальные пожарные подставки. Для подключения к трубопроводам используются различные исполнения: ППОФ, ППДФ, ППТФ, ППКФ, ППУФ, а также сварные подставки ППС с дном или без дна.

При выборе изделия важно учитывать не только условный проход, но и конструкцию конкретного узла. Подставка должна соответствовать проектной схеме водопровода, типу присоединения гидранта и расчетному рабочему давлению системы.

Для чего нужна пожарная подставка под гидрант

Пожарная подставка устанавливается между трубопроводом и пожарным гидрантом. Она выполняет сразу несколько задач: обеспечивает присоединение гидранта к водопроводной сети, формирует необходимую конфигурацию трубопровода и создает надежный узел для подачи воды.

Фасонные части такого типа востребованы при строительстве и реконструкции наружных сетей противопожарного водоснабжения, водопроводов населенных пунктов, промышленных предприятий, складских комплексов, жилых и общественных объектов.

• подземные сети противопожарного водоснабжения;
• магистральные и распределительные водопроводы;
• сети предприятий и промышленных площадок;
• объекты ЖКХ и городской инфраструктуры;
• жилые комплексы и общественные здания;
• системы водоснабжения с подземной установкой пожарных гидрантов.

Какие бывают пожарные подставки

Конструктивное исполнение пожарной подставки определяется расположением трубопровода и количеством направлений, в которых необходимо организовать движение воды. На практике применяются односторонние, проходные, тройниковые, крестовые и угловые конструкции.

По материалу изготовления изделия подразделяются на чугунные и стальные пожарные подставки. Отдельную категорию составляют сварные стальные подставки ППС, которые непосредственно ввариваются в трубопровод.

Чугунные пожарные подставки

Чугунные подставки применяются в составе фланцевых и раструбных водопроводных сетей. Для изготовления фасонных частей используется высокопрочный чугун (ВЧШГ), а конструкция обеспечивает прочность узла и стабильность при эксплуатации под давлением.

Для чугунных изделий, представленных в нашем ассортименте, применяется ГОСТ 5525-88. Он устанавливает требования к присоединительным размерам чугунных частей трубопроводов, изготовленных литьем в песчаные формы. Стандарт включает, в том числе, конструкции пожарных подставок, тройников и крестов с пожарными отводами.

В зависимости от конфигурации сети можно подобрать следующие исполнения:

• ППФ (ППДФ) — двойная фланцевая подставка;
• ППТФ — тройник фланцевый с пожарной подставкой;
• ППКФ — крест фланцевый с пожарной подставкой.

Чугунные изделия рассчитаны на рабочее давление Ру10. Доступны стандартные размеры, а также позиции под заказ.

ППФ — чугунная фланцевая пожарная подставка

ППТФ — тройник с пожарной подставкой

ППДФ — двойная чугунная пожарная подставка

ППДФ чугунная предназначена для установки пожарного гидранта непосредственно на проходном участке водопроводной сети. Фланцы располагаются на одной оси, благодаря чему подставка может использоваться в составе магистрального трубопровода.

Конструкция из высокопрочного чугуна (ВЧШГ) обеспечивает механическую прочность узла. Фланцевое соединение позволяет выполнить монтаж с применением стандартного крепежа и при необходимости демонтировать гидрант или отдельный элемент системы без вырезки участка трубопровода.

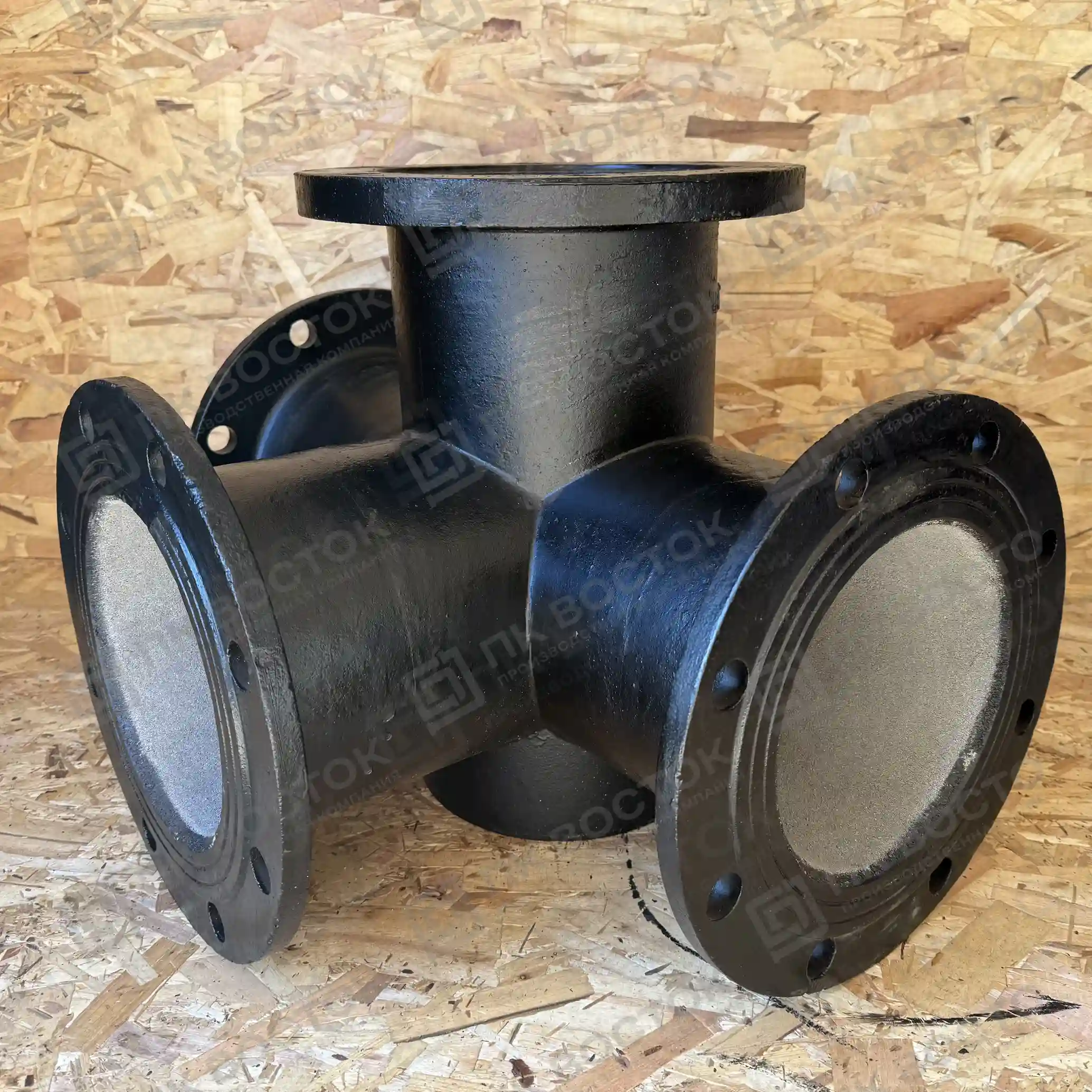

ППТФ — чугунный тройник с пожарной подставкой

ППТФ совмещает функции тройника и основания для пожарного гидранта. Такая конфигурация удобна, когда одновременно требуется сохранить основное направление магистрали и организовать ответвление для установки гидранта.

Тройниковая конструкция применяется на распределительных участках водопровода, в том числе там, где необходимо подключить несколько направлений сети.

ППКФ — чугунный крест с пожарной подставкой

ППКФ используется в узлах пересечения трубопроводов. Конструкция позволяет распределять поток воды по нескольким направлениям и одновременно установить пожарный гидрант.

Крестовые подставки особенно удобны при проектировании сложных распределительных узлов, где обычной проходной или тройниковой конструкции недостаточно.

Стальные пожарные подставки под гидрант

Стальные подставки применяются в различных конфигурациях водопроводных сетей и позволяют подобрать изделие непосредственно под проектный узел. В зависимости от назначения используются сварные и фланцевые конструкции.

Преимущество стальных изделий заключается в возможности изготовления большого диапазона типоразмеров и нестандартных конфигураций. Это особенно важно при реконструкции существующих сетей и строительстве объектов с индивидуальной схемой водоснабжения.

ППОФ — стальная пожарная подставка с одним фланцевым выходом

ППОФ предназначена для подключения пожарного гидранта к участку водопроводной сети, где требуется одно основное направление движения воды. Компактная конструкция подходит для тупиковых и других участков трубопровода, предусмотренных проектом.

Фланцевое исполнение упрощает установку и последующее обслуживание гидранта. Доступны диаметры от Ду 50 до 600 мм с рабочим давлением Ру10/16.

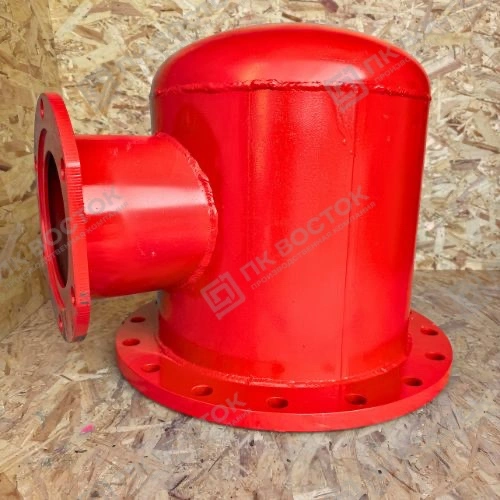

Подставка пожарная одинарная фланцевая ППОФ

ППДФ — стальной двойник с пожарной подставкой

ППДФ стальная применяется на проходных участках трубопровода. Основная магистраль сохраняет свое направление, а вертикальный выход используется для установки пожарного гидранта.

Такое решение удобно при строительстве кольцевых и распределительных водопроводных сетей. Стальные ППДФ доступны в диапазоне Ду 50–800 мм, что позволяет использовать их и на достаточно крупных магистралях.

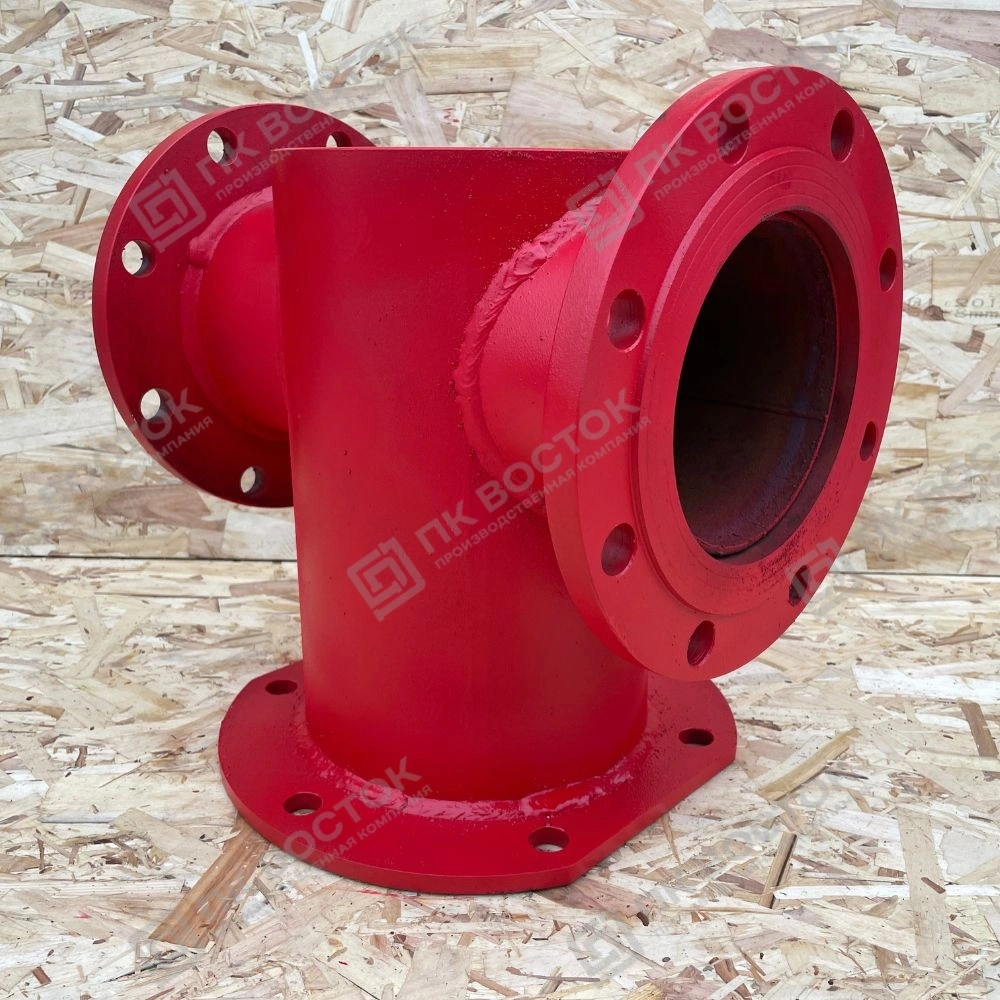

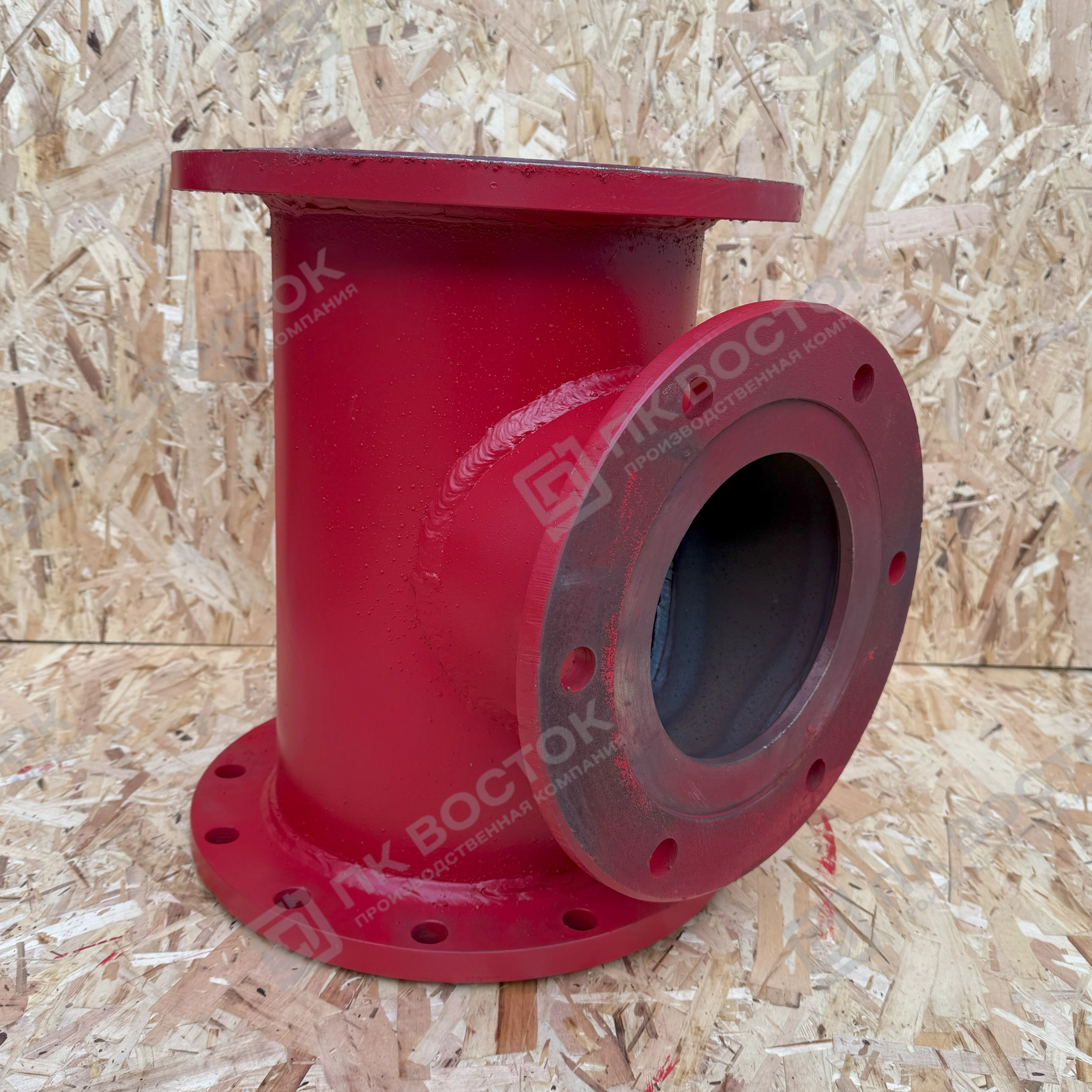

Пожарная подставка двойная фланцевая ППДФ стальная

ППТФ — стальной тройник с пожарной подставкой

ППТФ (сталь) объединяет тройниковое соединение труб и вертикальный фланцевый выход под гидрант. Изделие используется в местах, где необходимо организовать ответвление от основной линии и одновременно предусмотреть точку пожарного водоразбора.

Размерный ряд стальных ППТФ составляет от Ду 50х50 до 600х600 мм, рабочее давление — Ру10/16.

Пожарная подставка тройная фланцевая ППТФ стальная

ППКФ — стальной крест с пожарной подставкой

Крестовая подставка ППКФ используется в узлах пересечения нескольких трубопроводов. Такая конструкция позволяет рационально организовать распределение воды и установить гидрант в одном монтажном узле.

Стальные ППКФ доступны в размерах от Ду 50х50 до 600х600 мм и могут применяться в сетях с рабочим давлением Ру10/16.

Крест фланцевый с пожарной подставкой ППКФ стальной

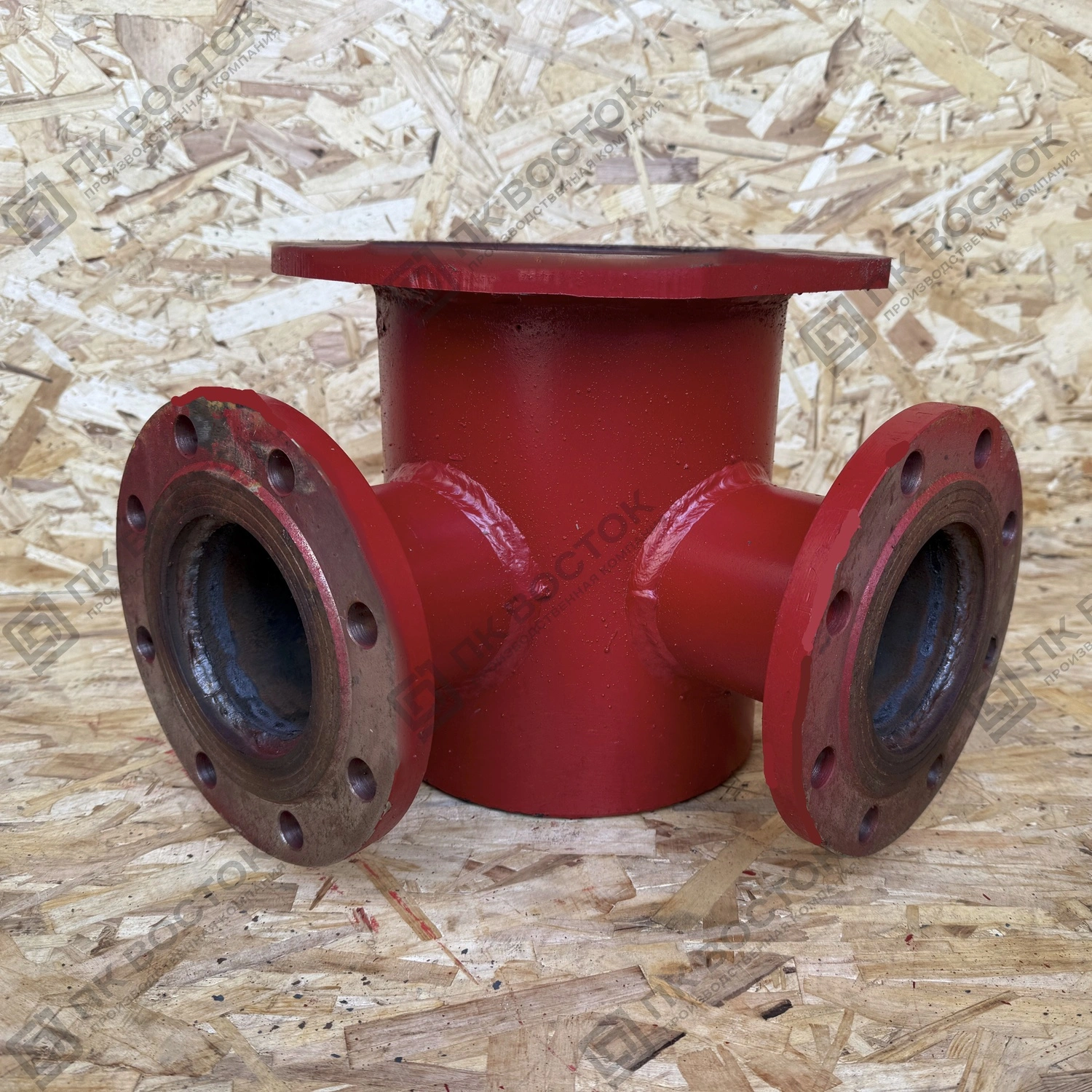

Угловая пожарная подставка ППУФ

ППУФ — специализированная стальная подставка для случаев, когда стандартное вертикальное расположение ответвлений неудобно из-за конфигурации трубопровода или ограниченного пространства. Угловое исполнение позволяет организовать подключение с изменением направления трубной трассы.

Двойная угловая конструкция имеет ответвления, расположенные под углом 90°. Такое решение может быть особенно полезно при монтаже водопроводных сетей в стесненных условиях, в том числе возле стен и других строительных конструкций.

ППУФ — угловая стальная пожарная подставка

Подставки ППУФ выпускаются в диапазоне Ду 50–300 мм с рабочим давлением Ру10/16. Конструкция и размеры подбираются с учетом схемы конкретного трубопровода.

ППС — сварная пожарная подставка с дном и без дна

ППС отличается от фланцевых фасонных частей способом установки: подставка непосредственно вваривается в трубопровод. Такое решение позволяет организовать узел подключения пожарного гидранта без использования отдельного фланцевого фитинга в нижней части.

В ассортименте представлены ППС Ду200 Ру10 в двух исполнениях — с дном и без дна.

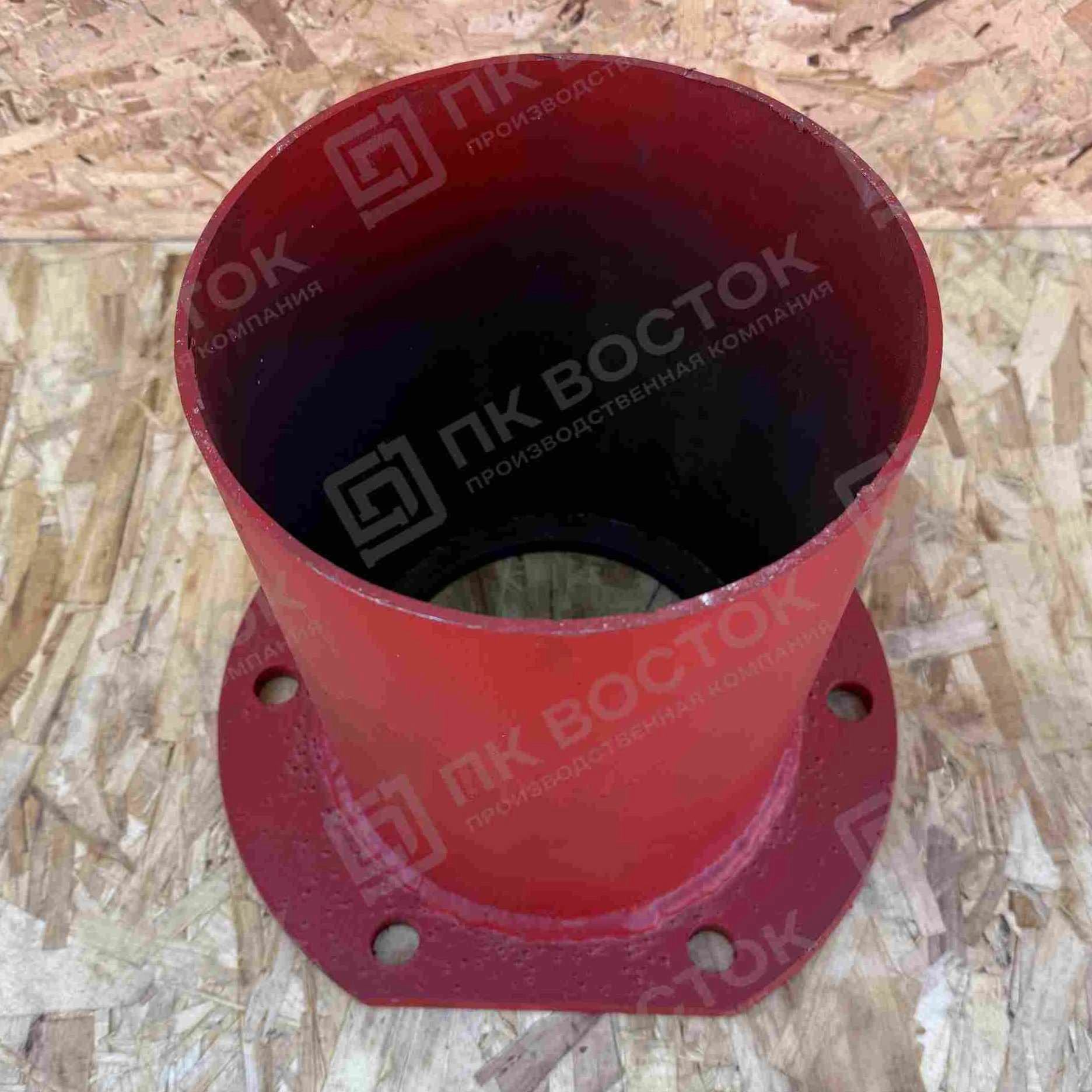

ППС-200 без дна

Подставка без дна используется при монтаже на магистралях, диаметр которых превышает диаметр самой подставки. В этом случае конструкция устанавливается сверху на трубопровод и приваривается к его стенке.

Отсутствие дна делает подставку удобной для врезки в крупную магистраль: вода поступает в корпус непосредственно из трубопровода, а верхний фланец используется для крепления пожарного гидранта.

ППС-200 с дном

Модификация с дном применяется при другой схеме монтажа — когда трубопровод проходит внутрь корпуса подставки и соединяется с ним сваркой. Днище образует замкнутую конструкцию и позволяет использовать подставку при подключении труб меньшего диаметра.

Таким образом, выбор между ППС с дном и без дна определяется диаметром магистрали и способом врезки, предусмотренным проектом.

ППС Ду200 без дна

ППС Ду200 с дном

Как выбрать пожарную подставку под гидрант

Подбор фасонной части следует выполнять не только по диаметру. Для строительно-монтажных организаций особенно важно заранее сопоставить несколько параметров, чтобы изделие соответствовало проекту и не потребовало доработки непосредственно на объекте.

1. Определите диаметр трубопровода. Условный проход подставки должен соответствовать проектной схеме водопровода.
2. Выберите конфигурацию. Для проходного участка подходит ППДФ, для ответвления — ППТФ, для пересечения нескольких линий — ППКФ, а для тупикового участка — ППОФ.
3. Учитывайте материал. Для чугунных трубопроводов и соответствующих фланцевых узлов могут использоваться чугунные изделия, для стальных сетей — сварные или стальные фланцевые конструкции.
4. Проверьте рабочее давление. В ассортименте представлены исполнения Ру10 и Ру10/16.
5. Уточните способ монтажа. Фланцевые подставки крепятся болтовым соединением, а ППС устанавливается методом сварки.
6. Проверьте габариты монтажной зоны. При ограниченном пространстве может потребоваться угловая ППУФ или другая специальная конфигурация.

Преимущества пожарных подставок из чугуна и стали

Правильно подобранная подставка позволяет сформировать надежный узел подключения гидранта и упростить дальнейшее техническое обслуживание системы.

• Надежное присоединение гидранта. Фланцевые конструкции обеспечивают прочное соединение с возможностью демонтажа.
• Разнообразие конфигураций. Можно подобрать изделие для проходного участка, ответвления, пересечения или изменения направления трассы.
• Широкий диапазон диаметров. Доступны решения как для небольших, так и для крупных водопроводных сетей.
• Варианты для разных способов монтажа. Помимо фланцевых изделий предлагаются сварные ППС.
• Стойкость к эксплуатационным нагрузкам. Чугунные и стальные конструкции рассчитаны на работу в инженерных сетях водоснабжения при соответствующем подборе исполнения.
• Ремонтопригодность. Фланцевое соединение позволяет обслуживать узел без демонтажа большого участка трубопровода.

Монтаж пожарных подставок

Технология установки зависит от конструкции конкретного изделия. Фланцевые подставки соединяются с трубопроводом и гидрантом посредством фланцевых соединений с использованием подходящей прокладки и крепежа. Сварные ППС привариваются непосредственно к стальной водопроводной магистрали.

При подземном размещении необходимо учитывать размеры колодца, положение гидранта, доступ для обслуживания и требования проектной документации. Узел должен быть установлен таким образом, чтобы гидрант оставался доступным для пожарных подразделений и обслуживания.

Особое внимание следует уделять герметичности соединений, качеству сварных швов, правильному положению фланцев и соответствию рабочего давления параметрам применяемых изделий.

Новинка: резьбовые подставки под гидрант ППДФ-Р и другие

Наиболее востребованным на сегодняшний день является фланцевый способ присоединения подставки к устройству пожаротушения и водопроводу: он не требует использования дополнительных устройств и приспособлений и позволяет осуществлять монтаж в ограниченных пространствах.

Иногда приходится использовать сварные либо резьбовые способы соединения. Производственные мощности ПК «Восток» позволяют изготовить любое количество поставок специфических конфигураций по индивидуальному запросу клиента. В частности, у нас вы можете заказать:

• фасонное изделие «резьба-резьба»;
• подставку «резьба-фланец»;
• разновидность «фланец-резьба».

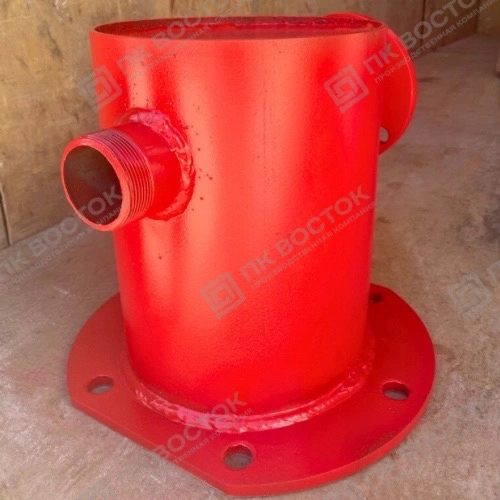

Пожарная подставка с резьбой с одной стороны и фланцем с другой

Также компания готова производить под заказ изделия любых форм и диаметров с резьбой. Это могут быть одинарные, двойные, тройные и крестовидные подставки. В маркировке они обозначаются буквой Р (ППФО-Р, ППДФ-Р, ППТФ-Р, ППКФ-Р).

Пожарные подставки в наличии и под заказ

Для комплектации объектов можно подобрать как типовые изделия, так и позиции под заказ. В наличии и под заказ доступны стальные пожарные подставки ППОФ, ППДФ, ППТФ, ППКФ, ППУФ и ППС, а также чугунные ППФ, ППТФ и ППКФ.

Если требуемого типоразмера нет в стандартном ассортименте, перед оформлением заказа рекомендуется предоставить обозначение изделия, Ду, Ру, материал трубопровода и схему монтажного узла. Это позволяет точно определить подходящую конструкцию и исключить ошибки при комплектации.

Почему выгодно заказать пожарные подставки у нас

Заказать пожарную подставку под гидрант

Нужна пожарная подставка ППОФ, ППФ (ППДФ), ППТФ, ППКФ, ППУФ, ППС или ППДФ-Р? Подберем исполнение под диаметр и конфигурацию водопроводной сети, уточним наличие и стоимость, а при необходимости предложим подходящий вариант под заказ.

Чтобы получить предложение, отправьте заявку с указанием типа подставки, Ду, Ру и количества изделий на почту zakaz@pcvostok.ru, или позвоните по телефону 8 800 350-94-04. Если точное обозначение неизвестно, достаточно предоставить фрагмент проекта или схему узла — специалисты помогут определить необходимую фасонную часть.

Запросите стоимость и наличие пожарных подставок прямо сейчас.
